Котел Lavoro Eco

      Марка «LavoroEco» - экономичные твердотопливные котлы длительного горения пиролизного типа

Котлы «LAVORO ECO»  выпускаются в мощностных рядах от 12 до 102 кВт. Котёл «LAVORO ECO» — это цельносварная конструкция из стали, которая состоит из нескольких камер сгорания: нижняя камера — камера газификации, верхние камеры — камеры дожигания газов.

Котлы «LAVORO ECO» серии С

Экономичные твердотопливные котлы серии «С» подходят для отопления домов и дач площадью до 520 кв.м. Они экологичны, полностю энергонезависимы и имеют встроенную автоматику регулирования температуры. Котлы изготовены из отечественной котловой стали толщиной 5-8 м. и исключительно надежны.

В комплекте : терморегулятор, термометр, колосник, шибер

Характеристики С-12 С-16 С-22 С-32 С-52
Мощность, кВт 10 16 22 32 52
Площадь отопления, кв.м. до 70 до 120 до 210 до 300 до 500
КПД, % 85 85 85 85 85
Габариты:
высота, мм 800 1050 1100 1370 1580
ширина, мм 380 390 530 610 750
глубина, мм 610 640 720 730 1040
Вес, кг. 144 190 230 302 580
Водяная ёмкость, л. 27,5 36,1 57 79,2 140
Объём топочной камеры, м3 0,055 0,07 0,124 0,14 0,172
Проём топочной камеры:
ширина, мм 190 210 265 290 310
высота, мм 190 230 265 350 340
Диаметр патрубк отходящих газов, мм. 130 130 150 180 200
Высота дымовой трубы (рекомендуемая), м. 7 7,5 8 8,5 9
Максимальная длина поленьев, мм. 480 480 550 550 830
Среднечасовой расход дров в отопительный период, кг/ч. 2,4 2,4 3,7 6 9,6
Розничная цена, руб. 39 900 54 900 60 900 72 900 126 900

Котлы «LAVORO ECO» серии С-new



Экономичные твердотопливные котлы серии «С» подходят для отопления домов и дач площадью до 520 кв.м. Они экологичны, полностю энергонезависимы и имеют встроенную автоматику регулирования температуры. Котлы изготовены из отечественной котловой стали толщиной 5-8 м. и исключительно надежны.

В комплекте : терморегулятор, термометр, колосник

Место для установки ТЭНа

Характеристики С-new-12 С-new-16 С-new-22 С-new-32 С-new-52
Мощность, кВт 12 16 22 32 52
Площадь отопления, кв.м. до 100 до 150 до 240 до 350 до 520
КПД, % 85 85 85 85 85
Габариты:
высота, мм 1130 1180 1180 1400 1520
ширина, мм 480 550 550 550 800
глубина, мм 550 620 670 740 930
Вес, кг. 210 228 288 386 560
Водяная ёмкость, л. 41 57 62 84 140
Объём топочной камеры, м3 0,06 0,1 0,11 0,17 0,19
Проём топочной камеры:
ширина, мм 310 310 310 310 510
высота, мм 290 290 290 290 290
Диаметр патрубк отходящих газов, мм. 159 159 159 159 159
Высота дымовой трубы (рекомендуемая), м. 7 7,5 8 8,5 9
Максимальная длина поленьев, мм. 450 500 555 600 820
Среднечасовой расход дров в отопительный период, кг/ч. 2,4 2,4 3,7 6 9,6
Розничная цена, руб. 49 900 64 900 70 900 82 900 136 900

Котлы «LAVORO ECO» серии L

Котлы серии «L » оснащены автоматикой, которая управляет дутьевым вентилятором и циркуляционным насосом, что позволяет регулировать подачу воздуха, контролировать процесс горения и экономично расходовать топливо. Внушительный теплообменник, перенавешиваемые дверцы, удобство чистки — преимущества котлов этой серии.

В комплект: электронный блок управления, дутьевой вентилятор

Место для установки ТЭНа



 Котёл «Lavoro L»  Котёл  состоит из: корпуса (1), топки (2), газохода (3), дымохода (4). В нижней части топки устанавливаются колосни- ки (5) на опоры (6), зольник (7). К передней стенке корпуса котла на осях присоединяются загрузочная дверца (8), дверца для обслуживания (9), дверца для обслуживания газохода (10), па- трубок подающего трубопровода (11), патрубок обратного тру- бопровода (12), патрубок для слива воды с котла (13), патрубок установки термодатчика (14), вентилятор (15), автоматика (16), дверца для удаления золы (17).

Характеристики L-12 L-16 L-22 L-32 L-52
Мощность, кВт 12 16 22 32 52
Площадь отопления, кв.м. до 100 до 150 до 200 до 300 до 500
Габариты:
высота, мм 1440 1440 1440 1440 1510
ширина, мм 460 460 460 460 690
глубина, мм 560 610 660 760 900
Вес, кг. 208 226 230 285 450
Объём воды в котле, л. 40 53 56 64 90
Размер топки, дм3 54 63 72 90 190
Диаметр дымохода, мм. 159 159 159 159 159
Максимальная длина поленьев, мм. 450 500 550 600 650
Розничная цена, руб. 49 900 64 900 70 900 82 900 136 900

Производство твердотопливных котлов стало очередной ступенькой развития ООО «ТГА» и группы компаний «Таганрог Газоаппарат». Новинка – собственная разработка завода, сочетающая в себе надежность, высокую эффективность, приятный дизайн и доступную стоимость. Твердотопливные котлы КСГТ и КСГТВ «ЛУЧ» по мощности производятся в четырех модификациях: 10, 12, 16 и 20 кВт. Основной вид топлива для таких котлов – дрова и уголь, но любой из них легко может быть переоборудован для работы на природном газе.

Несмотря на повсеместную газификацию, угольное и дровяное отопление не потеряло своей актуальности. Во многих населенных пунктах нет магистральных газопроводов, сжиженный газ не всегда легко достать. В небольших поселках и деревнях газовых заправочных станций нет, а ближайший город находится в десятках, а то и сотнях километров. Технические условия для проведения газа настолько сложны, а процедура газификации настолько дорога, что не всегда оправдывает невысокую стоимость отопления в будущем.

Несмотря на невысокую стоимость и неприхотливость электрических котлов, использование этого вида энергии крайне дорого. Проводка далеко не каждого дома, особенно частного, рассчитана на мощность, достаточную для работы электрического котла. Обогреть дом в таких условиях в любую погоду помогут твердотопливные котлы «ЛУЧ» КСГТ. В зависимости от модели, основным видом топлива в них выступают дрова или уголь. При необходимости твердотопливные котлы КСГТ 10/12 и 16/20 кВт могут быть укомплектованы газогорелочным устройством для перевода на природный или сжиженный газ.



Технические характеристики дровяных котлов длительного горения
КСГТ «ЛУЧ» 16/20 кВт

Характеристики КСГТ-16/20 кВт
Номинальная тепловая мощность, кВт 20
Коэффициент полезного действия, % до 90
Рабочее давление воды в котле, МПа (кг/см2), не более 0,2 (2,0)
Температура воды в котле °С, не более 95
Глубина топки, мм 490
Присоединительные размеры дымохода, мм, не более ø150
Присоединительная резьба штуцеров для подвода и отвода воды G-2
Объем камеры сгорания, л 70
Габаритные размеры Длина 663
ширина, мм 504
высота, мм 922
Масса базового котла, кг, не более 165
Разрежение за котлом от, Па 20
Высота дымовой трубы, м 6
Ориентировочный расход топлива, кг/час, не более. При номинальной теплопроизводительности. антрацита (при Qн р=30МДж/кг) 2
дров (при Qн р=12МДж/кг) 4

ТВЕРДОТОПЛИВНЫЕ КОТЛЫ ЭВАН

Стационарные отопительные приборы, предназначенные

для обогрева жилых, бытовых, производственных и других помещений.

Эффективность — самый высокий КПД в своем классе

Автономность — независимость от электричества и газа

Экономичность — доступность и умеренная стоимость топлива

Простота монтажа, управления, обслуживания

Универсальность — может использоваться в качестве основного или резервного источника тепла

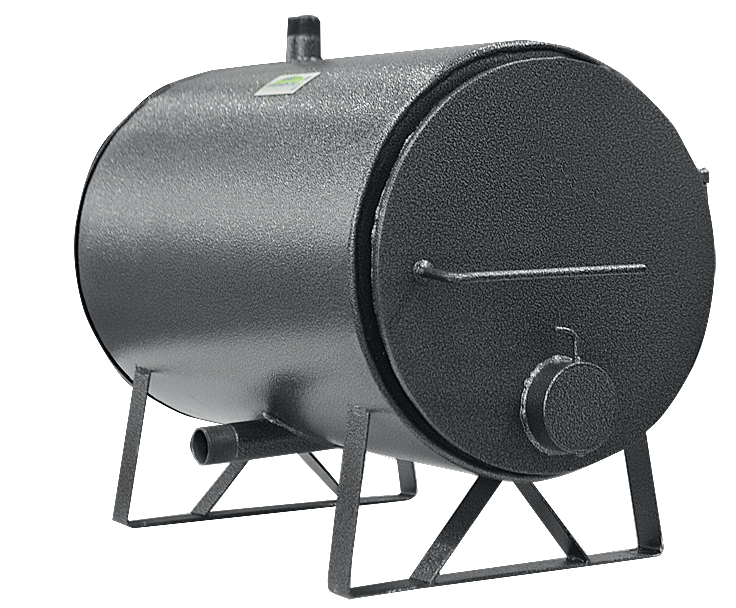

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ WARMOS TК

Модельный ряд 9 кВт и 12 кВт

Увеличенная прочность за счет новой формы корпуса прибора

Максимальное время горения угля — до 14 часов, дров — до 5 часов

Защитный экран для предохранения от языков пламени

Термометр

Простота монтажа, управления и технического обслуживания

Гарантия — 12 месяцев



Марка

Мощность, кВт

Отапливаемая площадь, кв.м.(при высоте потолка 2,7 м)

Диаметр дымохода, мм

Емкость топки, л

Емкость для воды, л

Максимальная длина дров, мм

Габариты (высота х ширина х глубина), мм

Вес, кг

WARMOS TК-9

9

50

114

25

16

480

607х425х835

48

WARMOS TК-12

12

80

114

30

22

550

607Х425Х915

50



Резьба патрубков: наружная G 1 1/4

Твердотопливный котел WARMOS-TК предназначен для отопления небольших помещений.

Главная инженерная особенность прибора – цилиндрическая форма корпуса, которая обеспечивает наибольшую прочность конструкции. Широкая дверца топки обеспечивает удобную загрузку не только угля, но и поленьев, а также последующую уборку золы.

Для достижения максимальной эффективности работы твердотопливного котла рекомендуем установить теплонакопитель.

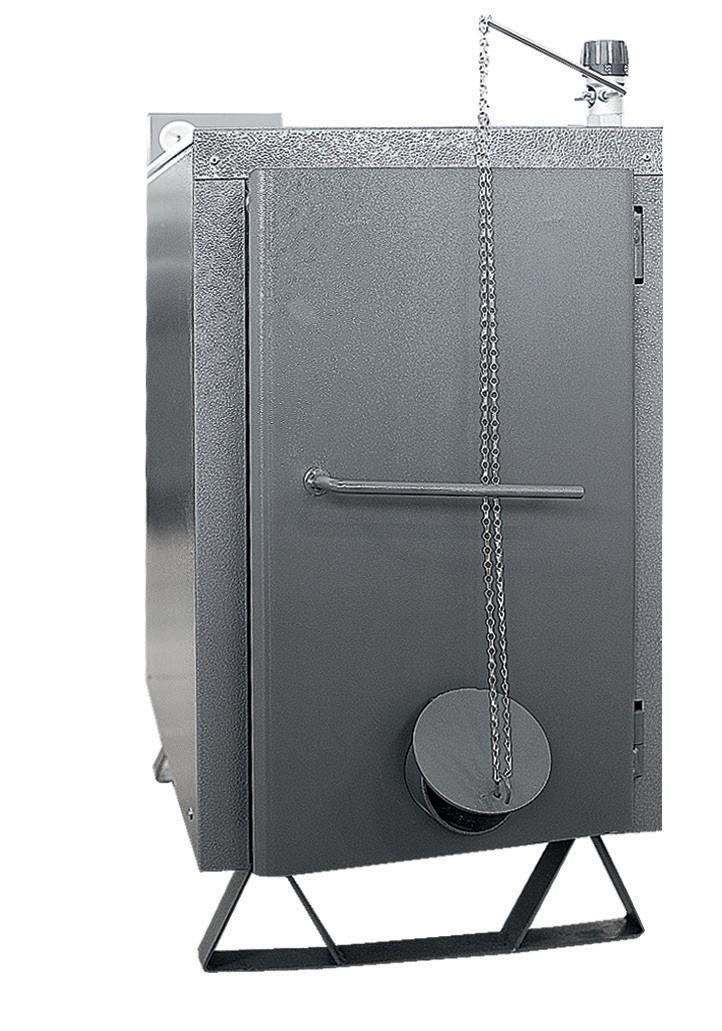

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ WARMOS TT

Модельный ряд 18 кВт и 25 кВт

Неприхотливость к виду топлива — колосниковая система позволяет сжигать также древесные отходы влажностью до 70%

Оптимальный КПД, рассчитанный не на европейскую, а на российскую зиму

Увеличенная глубина загрузочной камеры, позволяющая использовать дрова длиною до 55 см

Увеличенный срок сгорания полной загрузки топлива. Максимальное время горения угля — до 15 часов, дров — до 8 часов

Защитный экран для предохранения от языков пламени

Термоманометр для контроля температуры и давления

Котлы WARMOS TT-18K и 25К дополнительно комплектуются:

—  регулятором тяги для автоматического регулирования доступа воздуха в камеру сгорания

—  ТЭН (2 кВт) с термостатом и термоограничителем для поддержания температуры воды

Гарантия — 12 месяцев



Марка

Мощность, кВт

Отапливаемая площадь,
кв.м.(при высоте потолка 2,7 м)

Диаметр дымохода, мм

Емкость топки, л

Емкость для воды, л

Максимальная длина дров, мм

Габариты

(высота х ширина х глубина), мм

Вес, кг

WARMOS TT-18

18

120

159

50

42

550

740х500х1100

90

WARMOS TT-18К

18

120

159

50

42

550

740х500х1100

91

WARMOS TT-25

25

180

159

60

45

550

820х500х1100

100

WARMOS TT-25К

25

180

159

60

45

550

820х500х1100

101



Резьба патрубков: внутренняя G 1 1/4

Твердотопливный котел WARMOS TT предназначен для отопления различных помещений – дачных домов и коттеджей, коммерческой и производственной недвижимости.

Стальной корпус котла с топкой, окруженной комбинированной теплоизоляцией (водяная рубашка + экологически чистые теплоизоляционные материалы), вместе с защитным кожухом позволяет сочетать малый вес, высокую тепловую мощность и безопасную температуру поверхности. Большое внимания разработчики с самого начала уделили вопросам используемого топливам — это и увеличенная загрузочная камера, куда убираются дрова длиной до 55 см (наиболее распространенный размер распила дров в России), а также колосниковая система, которая позволяет сжигать и менее качественное топливо, а также древесные отходы влажностью до 70%.

Котел оборудован защитным экраном для предохранения от языков пламени Для контроля температуры и давления в отопительной системе котел снабжен термоманометром.

В моделях с маркировкой К установлен регулятор тяги для автоматического регулирования доступа воздуха в камеру сгорания, обеспечивающий диапазон регулирования тепловой мощности от минимальной (не более 30% номинальной) до номинальной. Кроме того, в качестве резервного источника подогрева в этих моделях установлен ТЭН с термостатом и термоограничителем.

Наличие патрубка подачи нагретого воздуха в зону сгорания газообразных промежуточных продуктов горения топлива увеличивает срок горения и сокращает выбросы.

Для увеличения надежности в конструкцию котла были введены стяжки между внутренним и наружными кожухами водяной рубашки. В корпус твердотопливных котлов были установлены ограничивающие элементы, которые препятствуют вытеканию конденсата из котла и способствуют его испарению под воздействием температуры в топочной камере. Для узлов камеры сгорания, контактирующих с пламенем и не охлаждаемых теплоносителем, в качестве материала используется жаропрочная сталь.

Для достижения максимальной эффективности работы твердотопливного котла рекомендуем установить теплонакопитель.



ТВЕРДОТОПЛИВНЫЙ КОТЕЛ VIKING



Модельный ряд 18 кВт и 25 кВт

Высокий КПД — 84%

Встроенный регулятор тягиДо 25 часов работы на одной загрузке угля

Дожиг отводящих газов — горение с пиролизным эффектом

Гарантия — 24 месяца



Марка

Мощность, кВт

Отапливаемая площадь, кв.м.
(при высоте потолка 2,7 м)

Емкость топки,
л

Емкость для воды,
л

Максимальная
длина дров,
мм

Габариты
(высота х ширина х глубина),
мм

Вес, кг

VIKING 18

18

120

70

55

380

1060х450х1015

245

VIKING 25

25

180

70

70

380

1060х450х1170

285



Твердотопливный котел VIKING предназначен для отопления жилых зданий, мастерских, торговых павильонов и т.д.

Котел VIKING с ручной загрузкой топлива — это устройство с высоким энергетическим коэффициентом полезного действия (84%), отличающееся современным дизайном. Основным топливом для котла является каменный уголь. При необходимости можно применить топливо-заменитель (кокс, брикеты, дрова), без ущерба для высокого КПД. Примененная в котле VIKING система нижнего сгорания гарантируют хорошую горючесть и лучший контроль над процессом сгорания, по сравнению с котлами с верхним сгоранием.

VIKING отличается большой камерой сжигания, а это обеспечивает пользователям комфорт большой одноразовой засыпки. Благодаря этому уменьшается частота загрузки топлива. Несомненное преимущество котла — это большая площадь приемки тепла и подвод вторичного воздуха для дожига остатков топлива. Применяемые решения значительно повышают КПД устройства.

Для достижения максимальной эффективности работы твердотопливного котла рекомендуем установить теплонакопитель.

Напольные чугунные твердотопливные котлы Protherm Бобер DLO (18-45 кВт)

Описание

Напольные чугунные котлы на твердом топливе, или твердотопливные котлы – это один из самый ранних видов оборудования для отопления дома и нежилых помещений. Благодаря стабильной работе, хорошим техническим характеристикам и простоте обслуживания они и сегодня находят широкое применение. Они работают на угле или дереве и очень часто применяются в системах отопления небольших загородных домов.

Современные твердотопливные дровяные котлы отопления, несмотря на свой «срок в истории», теперь уже мало напоминают предшественников. Они стали более компактными, более экономичными и более производительными. Так, наш дровяной котел отопления «Бобер DLO», от компании Protherm имеет КПД равный 80 %. Это значит, что каждый кубический метр топлива даст вам больше тепловой энергии и поможет уменьшить затраты на отопление.
Такая высокая производительность обусловлена особенностями конструкции котла. Он имеет большую площадь нагревательной поверхности, образованную двухпроходным чугунным теплообменником. Это повышает нагрев теплоносителя и позволяет добиться высокого результата. Вместе с тем, «Бобер DLO» сохранил все достоинства классического чугунного котла отопления:

  • Простота в эксплуатации
  • Отсутствие необходимости подключения к электросети
  • Долговечность
  • Надежность
  • Универсальность



Техническое описание

  • Твердотопливные котлы
  • Чугунный двухходовой теплообменник
  • Открытая камера сгорания
  • Возможность подготовки горячей воды в дополнительном накопительном бойлере
  • Возможность работы только на твердых видах топлива
  • Количество секций теплообменника от 4 до 10
  • 5 мощностных модификаций от 18,0 до 48,0 кВт, в зависимости от типа используемого топлива)
  • Управление мощностью котла при помощи регулировки подачи воздуха
  • Регулировка температуры осуществляется при помощи механического терморегулятора
  • Защита чугунного теплообменника от конденсата
  • Защита от перегрева
  • Охладительный контур (препятствует повышенью температуры теплоносителя в котле свыше 1100С)
  • Энергонезависимы, не требуют подключения к электрической сети ~220В
  • Диаметр загружаемого полена до 18см
  • Поставка котла уже в собранном виде
  • Возможность замены средних чугунных секций
  • Простота установки, ухода и обслуживания
  • Гарантия завода производителя 2 года





Технические характеристики

Модель котла

20 DLO

30 DLO

40 DLO

50 DLO

60 DLO

Количество секций, шт

4

5

6

8

10

Тепловая мощность, кВт, уголь

19

24

32

39

48

Тепловая мощность, кВт, дрова

18

23

29

35

45

Класс эффективности по стандарту EN 303–5

1

Макс. рабочая температура, °С

90

Время сгорания, час, уголь/дрова

4/2

Температура охлаждающей воды, для контура дополнительного охлаждения, °С

5-15

Давление охлаждающей воды, для контура дополнительного охлаждения, бар

2-6

Объем воды, л

19,9

23,2

26,5

33,1

39,8

Макс. рабочее давление, бар

4

Макс. длина деревянных поленьев, мм

320

370

430

550

680

Диаметр подключения дымовой трубы, мм

130

150

150

150

150

Класс загрязнения по стандарту EN 303–5

1

Требуемая тяга в дымовой трубе, мбар

0,23

0,25

0,28

0,30

0,32

Весовой расход дымовых газов, г/сек.

10,7

16,0

18,0

21,0

33,0

Температура дымовых газов, °С

до 250

Вход/выход воды, подключение, дюйм

2

Объем аккумулирующего бака, л

800

1000

1350

1650

2000

Габаритные размеры:
высота, мм
ширина, мм
глубина, мм

935
440
570

935
440
670

935
440
770

935
440
970

935
440
1170

Вес, кг

230

262

305

380

455
